bir çapa ırgatı bir geminin pruvasına monte edilen, bir çapanın ve zincirinin kaldırılmasını ve indirilmesini otomatikleştiren mekanik veya elektro-mekanik bir cihazdır ve düzenli olarak 15 feet'in üzerindeki derinliklere demirleyen herhangi bir tekne için bu bir lüks değil, bir zveyaunluluktur. Bunlardan biri olmadan, ağır bir çapayı ve zinciri elle almak 15-30 dakikalık yorucu bir çaba gerektirebilir. çapa ırgatı bir düğmeye basarak aynı görevi 3 dakikadan kısa sürede tamamlıyor.
Bu kılavuz bilmeniz gereken her şeyi kapsar çapa ırgatıes : nasıl çalışırlar, hangi tipler farklı gemilere uygundur, doğru olanın nasıl seçileceği, kurulumla ilgili hususlar, bakım ipuçları ve en sık sorulan soruların yanıtları.

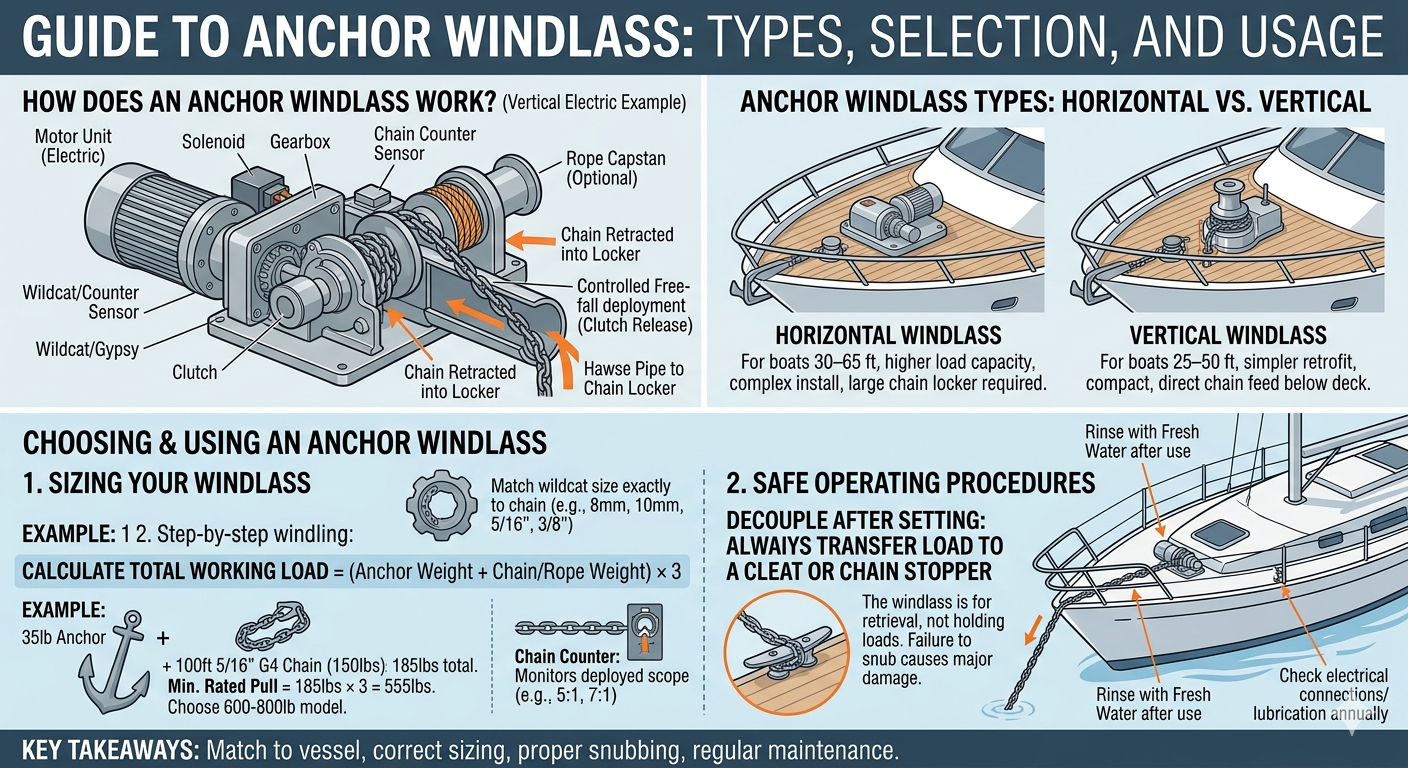

Çapa Irgatı Nasıl Çalışır?
bir çapa ırgatı bir davul kullanarak çalışır (buna denir) yaban kedisi or çingene ) bir elektrik motoru, hidrolik motor veya manuel elle çalıştırılan, çapa zinciri bağlantılarını veya halatını tutan. Temel bileşenler basittir ancak teknenizin çapa sistemiyle doğru şekilde eşleştirilmesi gerekir:
- Motor ünitesi — Tamburu çalıştıran elektrikli (12V veya 24V DC) veya hidrolik güç kaynağı.
- Yaban kedisi / çingene — Özel zincir kalitenizi ve boyutunu (ör. G4, G7, 8 mm, 10 mm) kavrayacak boyutta dişli bir tambur.
- Kaptan (isteğe bağlı) — Rıhtım halatlarını veya halatları taşımak için dikey bir tambur.
- Debriyaj mekanizması — Motoru çalıştırmadan ankrajın serbest düşüşle konuşlveırılmasına olanak tanır.
- Zincir sayacı — Doğru kapsam hesaplaması için ne kadar zincirin konuşlandırıldığını izler.
Operatör ırgatı etkinleştirdiğinde (güverte düğmesi, dümen uzaktan kumandası veya ayak pedalı aracılığıyla), motor zincir bağlantılarını devreye sokan ve onları zincir dolabına çeken veya pruvanın üzerinden ödeyen yaban kedisini döndürür.
Çapa Irgat Çeşitleri: Geminize Hangisi Uygun?
Sağ çapa ırgatı türü öncelikle teknenizin boyutuna, güverte düzenine, çapa sisteminin ağırlığına ve güç kullanılabilirliğine bağlıdır. Dikkate alınması gereken dört ana kategori vardır.
1. Yatay Çapa Irgatı
bir yatay çapa ırgatı güverte ile aynı hizada monte edilir ve tamburunu yatay bir eksende çalıştırır. Motor genellikle güvertenin altına gizlenir, bu da güverte dağınıklığını azaltır ve ırgat profilini düşürür; düşük fribordlu yelkenli tekneler veya güverte estetiğinin önemli olduğu tüm tekneler için idealdir. Zincir, tambur boyunca yatay olarak ilerler ve bir hawse borusu aracılığıyla aşağıdaki zincir dolabına düşer. Yatay modeller genellikle daha yüksek yük kapasitesine sahiptir ve 30 ila 60 feet arası tekneler için çok uygundur.
2. Dikey Çapa Irgatı
bir dikey çapa ırgatı Güvertenin üzerinde çıkıntı yapan dikey olarak yönlendirilmiş bir tambura (ırgat) sahiptir. Motor grubunun tamamı güvertenin altına monte edilir ve yalnızca kompakt bir ırgat başlığı görünür kalır. Zincir doğrudan zincir dolabına beslendiğinden, dikey bir ırgat, zincir dolabının doğrudan pruvanın hemen altına yerleştirildiği sürat teknelerinde özellikle etkilidir. Yenilemelerde kurulumu daha kolaydır ve 25 ila 50 feet arası teknelerde popülerdir.
3. Elektrikli Çapa Irgatı
Eğlence amaçlı denizciliğin büyük çoğunluğu çapa ırgatıes Bugün satılanlar elektrikli olup, geminin akü bankasından 12V veya 24V DC ile çalışmaktadır. Elektrikli ırgatların kurulumu kolaydır, hızlı tepki verir ve geniş çapta desteklenir. 45 feet'in altındaki gemiler için 12V'luk bir sistem tipiktir. Daha büyük gemiler, çekilen akımın yarısı ile eşdeğer güç sağlayan 24V sistemlerden yararlanır; böylece kablo boyutu gereksinimleri ve ısı birikimi azalır. Tipik elektrikli modeller en yüksek yükte 60-250 amper çeker, bu nedenle sağlam bir akü bankası ve uygun boyutta kablolama (genellikle 2/0 birWG veya daha büyük) şarttır.
4. Hidrolik Çapa Irgatı
bir hidrolik çapa ırgatı gücü geminin hidrolik sisteminden alır (genellikle dümen, baş iticiler veya diğer ekipmanlarla paylaşılır). Hidrolik modeller olağanüstü güç ve dayanıklılık sunar, uzun süreli kullanım sırasında neredeyse hiç ısı oluşumu olmaz ve 60 feet'in üzerindeki gemilerde ve ticari çalışma teknelerinde standarttır. Buradaki ödün, daha fazla kurulum karmaşıklığı ve mevcut veya özel bir hidrolik devre ihtiyacıdır.
birchor Windlass Comparison: Horizontal vs. Vertical vs. Electric vs. Hydraulic
| Özellik | Yatay Elektrik | Dikey Elektrik | Hidrolik | Manuel |
| Tipik Gemi Boyutu | 30-65 ft | 25–50 ft | 45 ft | 30 ft'nin altında |
| Güç Kaynağı | 12V / 24VDC | 12V / 24VDC | Hidrolik system | İnsan çabası |
| Güverte Profili | Düşük / floş | Orta | Düşük-orta | Düşük |
| Kurulum Karmaşıklığı | Orta | Daha kolay | Karmaşık | Basit |
| Nominal Çekme Kapasitesi | 500–2.000 lbs | 500–1.500 lbs | 1.000–5.000 lbs | 100–400 lbs |
| Sürekli Görev Kullanımı | Sınırlı (ısı) | Sınırlı (ısı) | Mükemmel | Sınırlı (yorgunluk) |
| Maliyet Aralığı (USD) | 400$–2.500$ | 350$–2.000$ | 1.500 $ – 8.000 $ | 80-400$ |
Tablo 1: Çapa ırgatı türlerinin gemi boyutuna, güç kaynağına, kapasiteye ve maliyete göre yan yana karşılaştırılması.
Doğru Çapa Irgatı Nasıl Seçilir: Temel Boyutlandırma Kriterleri
Doğruyu seçmek çapa ırgatı sisteminizin toplam çalışma yükünün (ırgatınızın alması gereken çapanızın, zincirinizin ve prangalarınızın toplam ağırlığı) hesaplanmasıyla başlar. Genel bir kural olarak, bir ırgat seçin. nominal çalışma yükü en az toplam zemin takımı ağırlığının 3 katı .
birdım Adım Boyutlandırma Kılavuzu
- Çapanızı tartın — Yaygın boyutlar: 15 lbs (25 ft tekne), 35 lbs (35 ft tekne), 66 lbs (45 ft tekne).
- Zincir ağırlığını hesaplayın — 5/16" G4 zincirin ağırlığı yaklaşık 1,5 lbs/ft; 3/8" G4'ün ağırlığı ~2,2 lbs/ft'tir. 100 ft 3/8" zincir için bu 220 lbs'dir.
- birdd shackle and swivel weight - genellikle 2–5 lbs.
- 3 ile çarpın — Bu, minimum ırgat nominal çekiş gücünüzü verir.
- Wildcat uyumluluğunu doğrulayın — Irgat boyutunu (örn. 8 mm, 10 mm, 5/16", 3/8") tam olarak zincir kalitenize ve çapınıza göre eşleştirin.
- Voltajı ve kablo akışını kontrol edin — Aküden ırgata kadar uzanan uzun kablo direnci arttırır; kabloyu buna göre boyutlandırın (voltaj düşüşü %3'ü geçmemelidir).
Örnek: bir 40-foot sailboat with a 44 lb anchor 150 ft of 3/8" G4 chain (330 lbs) 3 lbs of hardware = 377 lbs total. Minimum windlass rating: 377 × 3 = 1.131 lbs . 1.200-1.500 lbs değerindeki bir model uygun olacaktır.
birchor Windlass Installation: What You Need to Know
uygun çapa ırgatı installation hem performans hem de güvenlik açısından kritik öneme sahiptir; kötü monte edilmiş bir ırgat, yük altında arızalanabilir veya güverte yapısına zarar verebilir. İşte en önemli hususlar:
Yapısal Montaj
Irgat pruva güvertesinin güçlendirilmiş bir alanına cıvatalanmalıdır ve genellikle alt tarafta 1/4" alüminyum veya paslanmaz çelikten bir destek plakası gerektirir. Bir ırgatı asla tek başına takviyesiz fiberglas üzerine monte etmeyin. Büyük pullu paslanmaz çelik içten cıvatalar (minimum 3/8") yükü destek plakası boyunca dağıtır.
Elektrik Tesisatı
Elektrik çapa ırgatıes yüksek akım çekerler - genellikle zirvede 100-250 amper. Irgatların maksimum çekişinin hemen üzerinde derecelendirilmiş özel bir devre kesici veya devre kesici/sigorta ile doğru şekilde derecelendirilmiş denizcilik sınıfı kalaylı bakır kablo kullanın. Tipik bir 1000 W, 12 V ırgat, sürekli olarak kabaca 85 amper ve durma halinde 150 ampere kadar gerektirir; Genellikle 20 ft uzunluğunda 2/0 AWG (veya daha büyük) bir kablo belirtilir. Acil kapatma için daima aküye bir manuel devre kesici takın.
Zincirli Dolap Tasarımı
Zincir, birikmeden veya sıkışmadan, ırgat yaban kedisinden zincir dolabına serbestçe beslenmelidir. Dolap, doğal istifleme için yer sağlayacak şekilde tam zincirli aracınızı alabilecek kadar büyük olmalıdır. Drenaj deliği su birikmesini önler, bu da ağırlığı artırır ve zinciri aşındırır. Bazı kurulumlarda, manuel zincir erişimi için çıkarılabilir tapalı bir zincir borusu bulunur.
birchor Windlass Maintenance: Extending the Life of Your Equipment
Düzenli bakım, sağlığınızı korur çapa ırgatı 10-20 yıl boyunca güvenilir bir şekilde çalışır. İhmal, deniz ortamındaki ırgat arızasının başlıca nedenidir.
birylık Kontroller
- Tuzlu su kullanımından sonra yaban kedisini, varili ve açıkta kalan yüzeyleri tatlı suyla durulayın.
- Zinciri uzama, korozyon ve çatlak baklalar açısından inceleyin; %10'dan fazla uzama gösteren baklaları değiştirin.
- Debriyajın kavramasını kontrol edin ve frenin/tamburun manuel gerilim altında durduğundan emin olun.
- Tüm elektrik bağlantılarının sıkı, korozyonsuz ve uygun şekilde yalıtılmış olduğundan emin olun.
birnual Service
- Çingene/yaban kedisi muhafazasını sökün ve yatakları su geçirmez deniz gresi ile yeniden gresleyin.
- Motor fırçalarını inceleyin (fırçalı modellerde) — orijinal uzunluğunun 1/4'ünden daha az aşınmışsa değiştirin.
- Tüm montaj cıvatalarını korozyon ve uygun tork açısından kontrol edin.
- Solenoidi ve kontaktörleri test edin; Çukurlaşma varsa temas yüzeylerini temizleyin.
- Tüm hareketli paslanmaz bileşenleri korozyon önleyiciyle (örn. Lanolin bazlı ürünler) durulayın ve yeniden yağlayın.
Zincirli Rode ve Halatlı Rode: Irgatınızın Neleri Kullanması Gerekiyor?
En modern çapa ırgatıes öncelikle şunlar için tasarlanmıştır: zincir sürmek , ancak birçok modelde taşıma için ayrı bir tambur veya halat ırgatı bulunur halat sürmek veya bir kombinasyon (zincir-halat) sistemi. Her bir rotu tipinin ırgatınızdan neler gerektirdiğine dair hızlı bir karşılaştırma:
| Rot Tipi | Irgat Gereksinimi | Güç Tutma | birğırlık | En İyi Kullanım |
| birll Chain | Gerekli büyüklükte yaban kedisi | Mükemmel | birğır | Yaşam tahtaları, mavi su |
| Zincir Halat | Yaban kedisi halat tamburu | İyi | Orta | Kıyı gezisi |
| birll Rope | Yalnızca ırgat | Orta | Işık | Gündüz yelken, sığ su |
Tablo 2: Çapa rotu tiplerinin ve bunların ırgat uyumluluk gerekliliklerinin karşılaştırılması.
Çapa Irgatınızı Güvenle Kullanmak: Kapsam, Yükleme ve En İyi Uygulamalar
bir çapa ırgatı bir alma ve konuşlandırma aracıdır; değil yük taşıyan bir bağlama cihazı. Çapa yerleştirildikten sonra, ırgatı yüklemeden önce daima zinciri özel bir baş takozuna veya zincir durdurucuya sabitleyin. Tekneyi demirde tutmak için ırgat tamburuna güvenmek, motor ve dişli kutusu üzerinde çok büyük bir baskı oluşturur ve ünitenin hızla tahrip olmasına neden olabilir.
- Zincir durdurucu veya fiyonk takozu kullanın — Çapayı yerleştirdikten sonra zinciri takoza geçirin. Irgat yelken veya güç yükü altında hiçbir şey tutmaz.
- Kontrollü patlamalarda konuşlandırın — Sığ suda serbest düşme durumunda kavramayı kullanın; Zincirin çapaya yığılmasını önlemek için daha derin sularda güç çıkışı modunu kullanın.
- Motoru asla sürekli olarak 2-3 dakikadan fazla çalıştırmayın — Aşırı ısınmayı önlemek için geri alma döngüleri arasında soğumaya izin verin (çoğu elektrikli ırgat, sürekli değil, aralıklı olarak derecelendirilmiştir).
- Minimum 5:1 kapsamını koruyun — Sakin koşullarda, 5:1 (zincir uzunluğundan su derinliğine) minimumdur; 20 knot'un üzerindeki rüzgarlarda 7:1 önerilir.
- Ellerinizi her zaman yaban kedisinden uzak tutun — Çalışan zincir parmakları anında kesebilir. Çalıştırma sırasında yalnızca ayak pedallarını veya uzaktan kumandaları kullanın.
Yaygın Çapa Irgat Sorunları ve Nasıl Onarılır
Hatta bakımlı çapa ırgatıes ara sıra sorunlarla karşılaşabilirsiniz. İşte en sık karşılaşılan sorunlar ve çözümleri:
| Sorun | Muhtemel Neden | Çözüm |
| Irgat çalışmıyor | Sigorta atmış / kesici atmış | Sigortayı kontrol edin ve değiştirin; kısa devre kontrolü yapın |
| Yavaş veya zayıf alma | Düşük battery voltage / undersized cable | Pilleri şarj edin; kablo göstergesini yükselt |
| Yaban kedisinin zinciri atlıyor | Zincir boyutu/derece uyumsuzluğu | Zincir özelliklerinin yaban kedisiyle eşleştiğini doğrulayın; aşınmış zinciri değiştirin |
| Motor aşırı ısınıyor / duruyor | Görev döngüsünü aşan sürekli kullanım | birllow 10-min cool-down; check thermal cutout reset |
| Debriyaj yük altında kayıyor | birşınmış debriyaj plakası / gres eksikliği | Debriyaj diskini inceleyin ve değiştirin; kılavuza göre servis |
| Korozyon / sert çalışma | Tuz birikmesi / yetersiz bakım | Tatlı suyla yıkayın; tüm yatakları yeniden yağlayın |
Tablo 3: Yaygın çapa ırgatı sorunları, nedenleri ve önerilen çözümler.
Çapa Irgatları Hakkında Sıkça Sorulan Sorular
S: Çapa ırgatı ile ırgat arasındaki fark nedir?
bir ırgat Çapa zincirini kavramak için özel olarak tasarlanmış ve sabitleme görevleri için optimize edilmiş yatay olarak yönlendirilmiş bir tambur (yaban kedisi) kullanır. bir ırgat dikey olarak yönlendirilmiş bir tambura sahiptir ve öncelikle iskele halatları ve halat çekme için kullanılır. Birçok modern ünite, çok yönlülük sağlamak için her ikisini de zincir için bir yaban kedisi ve bir halat tamburu ile aynı şaft üzerinde birleştirir.
S: Teknemi demirde tutmak için çapa ırgatı kullanabilir miyim?
Hayır. Bir çapa ırgatı sürekli tutma yükleri için değil, geri alma yükleri (aralıklı) için derecelendirilmiştir. Rüzgarda veya akıntıda çapaya karşı dalgalanan teknenin (40 metrelik bir gemide binlerce pounda ulaşabilen) tam kuvveti, bir baş takozu, samson direği veya zincir durdurucu ile karşılanmalıdır. Irgatın yük taşıma cihazı olarak kullanılması, dişli kutusuna ve motora zarar verir veya tahrip eder.
S: İyi bir elektrikli çapa ırgatının maliyeti ne kadardır?
Giriş seviyesi elektrik çapa ırgatıes 35 feet'in altındaki tekneler için 350-600$ civarından başlıyor. 35-50 ft'lik gemiler için orta sınıf modellerin maliyeti genellikle 700-1.500 ABD Doları arasındadır. 50 ft'lik açık deniz tekneleri için yüksek kaliteli üniteler 1.500 ila 2.500 ABD Doları arasındadır. Hidrolik sistemler yaklaşık 2.000 $'dan başlar ve kurulu 8.000 $'ı aşabilir. Bütçeleme sırasında kablolama, destek plakaları ve kurulum işçiliğini hesaba katın.
S: Bir çapa ırgatı hangi zincir boyutunu gerektirir?
Evrensel bir cevap yok; kafanızdaki yaban kedisi çapa ırgatı Belirli zincir boyutlarına göre işlenir. Yaygın boyutlar arasında İngiliz ölçüsünde 5/16" ve 3/8" BBB veya G4 zinciri ve metrik olarak 8 mm, 10 mm veya 12 mm bulunur. Zincirinizin çapına uygun olmalısınız and tam olarak yaban kedisi spesifikasyonuna göre derecelendirin. Yanlış boyutun kullanılması zincirin atlamasına, daha hızlı aşınmaya ve potansiyel olarak yıkıcı arızalara neden olur.
S: Bir çapa ırgatının ömrü ne kadardır?
Doğru kurulum ve düzenli bakım ile kaliteli bir elektrik çapa ırgatı Eğlence amaçlı kullanımda 10-20 yıl dayanmalıdır. En yaygın arıza noktaları motor fırçaları (fırçalı motor modellerinde), solenoid kontaktörler ve kontrolsüz ve dış dökümlerin korozyonudur. Yıllık servis ve her tuzlu su kullanımından sonra anında tatlı su ile durulama, servis ömrünü önemli ölçüde uzatır.
Soru: 12V veya 24V çapa ırgatı — hangisi daha iyi?
Kısa kablo bağlantılı, 40 feet'in altındaki tekneler için, 12V çapa ırgatı pratiktir ve yaygın olarak bulunur. Daha büyük tekneler veya 20-25 feet'i aşan kablo uzunluklarına sahip herhangi bir kurulum için, 24V sistemi üstündür — aynı gücü akımın yarısı kadar bir değerle sağlar; bu da önemli ölçüde daha küçük (ve daha ucuz) kablolama, azaltılmış voltaj düşüşü, daha az ısı ve daha fazla güvenilirlik anlamına gelir. Geminiz halihazırda 24V DC sistemle çalışıyorsa her zaman 24V ırgat seçin.
Sonuç: Çapa Irgatı Yatırıma Değer mi?
birbsolutely — and for any boater anchoring regularly in more than 15 feet of water with a chain rode, an çapa ırgatı mevcut en yüksek değerli yükseltmelerden biridir. 200 fitlik zinciri ve çapayı (toplam 250-400 lbs) elle taşımak ile aynısını 90 saniyede almak için bir düğmeye basmak arasındaki fark, fiziksel gerginlik, mürettebat güvenliği ve demirleme verimliliği açısından çok büyüktür.
Tam değer elde etmenin anahtarı uygun boyutlandırma, doğru kurulum, eşleştirilmiş bir kontrolden zincire spesifikasyon ve tutarlı bakımdır. Aşırı çalıştırılan küçük boyutlu bir ırgat başarısız olur; Düzenli olarak durulanan ve bakımı yapılan, doğru boyuttaki bir ünite onlarca yıl boyunca güvenilir bir şekilde hizmet verecektir.
İster mevcut bir gemiyi geliştiriyor olun, ister yeni bir gemi donatıyor olun, toplam karada mücadele ağırlığınızı hesaplamak için zaman ayırın, doğru gemiyi seçin çapa ırgatı tipi (yatay vs. dikey, elektrikli vs. hidrolik), zincirinizle standart uyumluluğunu doğrulayın ve elektrik kurulumunuzu dikkatli bir şekilde planlayın. Doğru yapıldı, sizin çapa ırgatı gemideki en güvenilir ve takdir edilen ekipmanlardan biri olacak.
